解决 PGS 字幕无法解码与渲染的问题

发现问题

最近在使用团队开发新播放器内核播放产品同事提供的一个《神奇女侠1984》的影片时,发现除了第一个英文可以正常显示外,其它的内嵌字幕均无法切换成功。

经过调试发现,是由于 FFmpeg 找不到其它字幕编码格式的解码器,codecID 是 94214,name 为:hdmv_pgs_subtitle

既然找到了原因,那就着手解决吧!

(温馨提示:时间紧张(嫌我啰嗦)的朋友可以直接跳转到最终 解决方案)

第一步:开启解码器

我们是对 FFmpeg 进行了裁剪,先使用--disable-decoders configure 选项关闭了所有的解码器,然后再使用 --enable-decoder=xxx开启需要的解码器,目前是开启了必要的视频解码器,比如 h264vp9hevcflv等,和所有的音频解码器,对于字幕的解码器是开启了asssrcssawebvtt

所以解码这一步很简单,只需要在 configure 选项里再加上--enable-decoder=pgssub,然后重新编译 FFmepg 就可以了。

第二步:渲染

开启解码器后,解码是没有问题了,可以到了渲染的时候就直接 crash 了。。。

这个 crash 和该字幕编码的全称有关,通过 ffmpeg -decoders | grep pgs 可以看到:

S….. pgssub HDMV Presentation Graphic Stream subtitles (codec hdmv_pgs_subtitle)

Graphic,表示该字幕编码是图形格式,解码出来的是图像数据,而我们之前所支持的字幕,全部都是文字格式,所以使用之前的渲染文字的方式去渲染解码出来的字幕数据,就 crash 了。

二A:探索 AVSubtitleRect 结构体

FFmpeg 在 avcodec.h 中定义了 AVSubtitle 结构体:

1
2
3
4
5
6
7
8
typedef struct AVSubtitle {
    uint16_t format; /* 0 = graphics */
    uint32_t start_display_time; /* relative to packet pts, in ms */
    uint32_t end_display_time; /* relative to packet pts, in ms */
    unsigned num_rects;
    AVSubtitleRect **rects;
    int64_t pts;    ///< Same as packet pts, in AV_TIME_BASE
} AVSubtitle;

但其实真正的字幕数据在 AVSubtitleRect **rects 这个数组里,通过 unsigned num_rects 可以确定 rects 的数量。但是到目前为止,我们还只是判断 num_rects > 0,然后取了第 0 个 rect。暂时还不知道多于一个 rect 的数据是什么时候使用的,难道是同时显示主副两个字幕时用的吗?

我们再看来看一下 AVSubtitleRect 结构体的定义:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
typedef struct AVSubtitleRect {
    int x;         ///< top left corner  of pict, undefined when pict is not set
    int y;         ///< top left corner  of pict, undefined when pict is not set
    int w;         ///< width            of pict, undefined when pict is not set
    int h;         ///< height           of pict, undefined when pict is not set
    int nb_colors; ///< number of colors in pict, undefined when pict is not set

#if FF_API_AVPICTURE
    /**
     * @deprecated unused
     */
    attribute_deprecated
    AVPicture pict;
#endif
    /**
     * data+linesize for the bitmap of this subtitle.
     * Can be set for text/ass as well once they are rendered.
     */
    uint8_t *data[4];
    int linesize[4];

    enum AVSubtitleType type;

    char *text;                     ///< 0 terminated plain UTF-8 text

    /**
     * 0 terminated ASS/SSA compatible event line.
     * The presentation of this is unaffected by the other values in this
     * struct.
     */
    char *ass;

    int flags;
} AVSubtitleRect;

其中,对于 AVSubtitleType type 值为 SUBTITLE_TEXT 的字幕,解码后的字幕文字存储在 char *text 里,我们之前也都是这么直接使用的(把 text 里存储的 C 字符串转换成 NSAttributedString 再绘制到 CIImage 里,然后再转换为 CVPixelBuffer,然后交给 OpenGL 去渲染。

但是对于 PGS 这种图形字幕,解码后 text 的值就是 NULL 了,所以肯定就会 crash 了,当时就发现,这个结构体里不是还有 AVPicture pict 成员吗?调试发现这个成员变量在解码后是有值的,第一想法当然就是直接使用这个成员变量保存的数据进行渲染,但是这个字段被标记为 attribute_deprecated 的了,别急,它的下边不还有两个成员吗?

1
2
3
4
5
6
    /**
     * data+linesize for the bitmap of this subtitle.
     * Can be set for text/ass as well once they are rendered.
     */
    uint8_t *data[4];
    int linesize[4];

仔细一看,这两个成员不正是结构体 AVPicture 里字义的吗?

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
/**
 * Picture data structure.
 *
 * Up to four components can be stored into it, the last component is
 * alpha.
 * @deprecated use AVFrame or imgutils functions instead
 */
typedef struct AVPicture {
    attribute_deprecated
    uint8_t *data[AV_NUM_DATA_POINTERS];    ///< pointers to the image data planes
    attribute_deprecated
    int linesize[AV_NUM_DATA_POINTERS];     ///< number of bytes per line
} AVPicture;
 * @deprecated unused

所以其实 AVPicture pict 并没有移除,只是把它里边保存的数据直接放到了 AVSubtitleRect 里而已,虽然调试发现 pictdata 还有 linesize 都是有值的,但是保险起见,我们还是决定使用 data + linesize 组合,因为可以看出,如果在编译 FFmpeg 时没有定义 FF_API_AVPICTURE 宏,那么根据就没有 pict 成员了。

二.B:确定像素格式

既然可以拿到解码后的图像数据了,我们直接根据像素数据生成对应的 CVPixelBuffer 不就搞定这个问题了,等一下,虽然拿到了原始像素数据,但是有个重要的信息还不知道,那就是这些数据所采用的像素格式是怎么样的,是 yuv420p,还是 RGBA8888 or RGBA4444 等等。

我们再来看一下 data 前边注释:

data+linesize for the bitmap of this subtitle.

可是这里只是说明这里存储的位图数据啊,也没有明确说明像素格式,只好到 FFmpeg 解码器的源码里找一下了。

刚开始在 libavcodec > pgssubdec.c 里并没有发现什么有用的线索,只是在同为图形字幕的 dvdsubdec.c 的函数 里发现以下一段代码:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
sub_header->rects = av_mallocz(sizeof(*sub_header->rects));
if (!sub_header->rects)
  goto fail;
sub_header->rects[0] = av_mallocz(sizeof(AVSubtitleRect));
if (!sub_header->rects[0])
  goto fail;
sub_header->num_rects = 1;
bitmap = sub_header->rects[0]->data[0] = av_malloc(w * h);
if (!bitmap)
  goto fail;
if (decode_rle(bitmap, w * 2, w, (h + 1) / 2,
               buf, offset1, buf_size, is_8bit) < 0)
  goto fail;
if (decode_rle(bitmap + w, w * 2, w, h / 2,
               buf, offset2, buf_size, is_8bit) < 0)
  goto fail;
sub_header->rects[0]->data[1] = av_mallocz(AVPALETTE_SIZE);
if (!sub_header->rects[0]->data[1])
  goto fail;
if (is_8bit) {
  if (!yuv_palette)
    goto fail;
  sub_header->rects[0]->nb_colors = 256;
  yuv_a_to_rgba(yuv_palette, alpha,
                (uint32_t *)sub_header->rects[0]->data[1],
                256);
} else {
  sub_header->rects[0]->nb_colors = 4;
  guess_palette(ctx, (uint32_t*)sub_header->rects[0]->data[1],
                0xffff00);
}

这段代码稍有点长,其中最主要的就是发现了这么一句代码:

1
2
3
yuv_a_to_rgba(yuv_palette, alpha,
                (uint32_t *)sub_header->rects[0]->data[1],
                256);

当时就认为,rect[0]->data 里存储的数据肯定是 rgba 像素格式了,既然对上层的定义只有 data + linesize,那么图形字幕采用的像素格式应该是统一的,所以第一次尝试,直接把 data 里的数据直接转换为 CVPixelBuffer,使用的是 CoreVideo 里的 CVPixelBufferCreateWithBytes

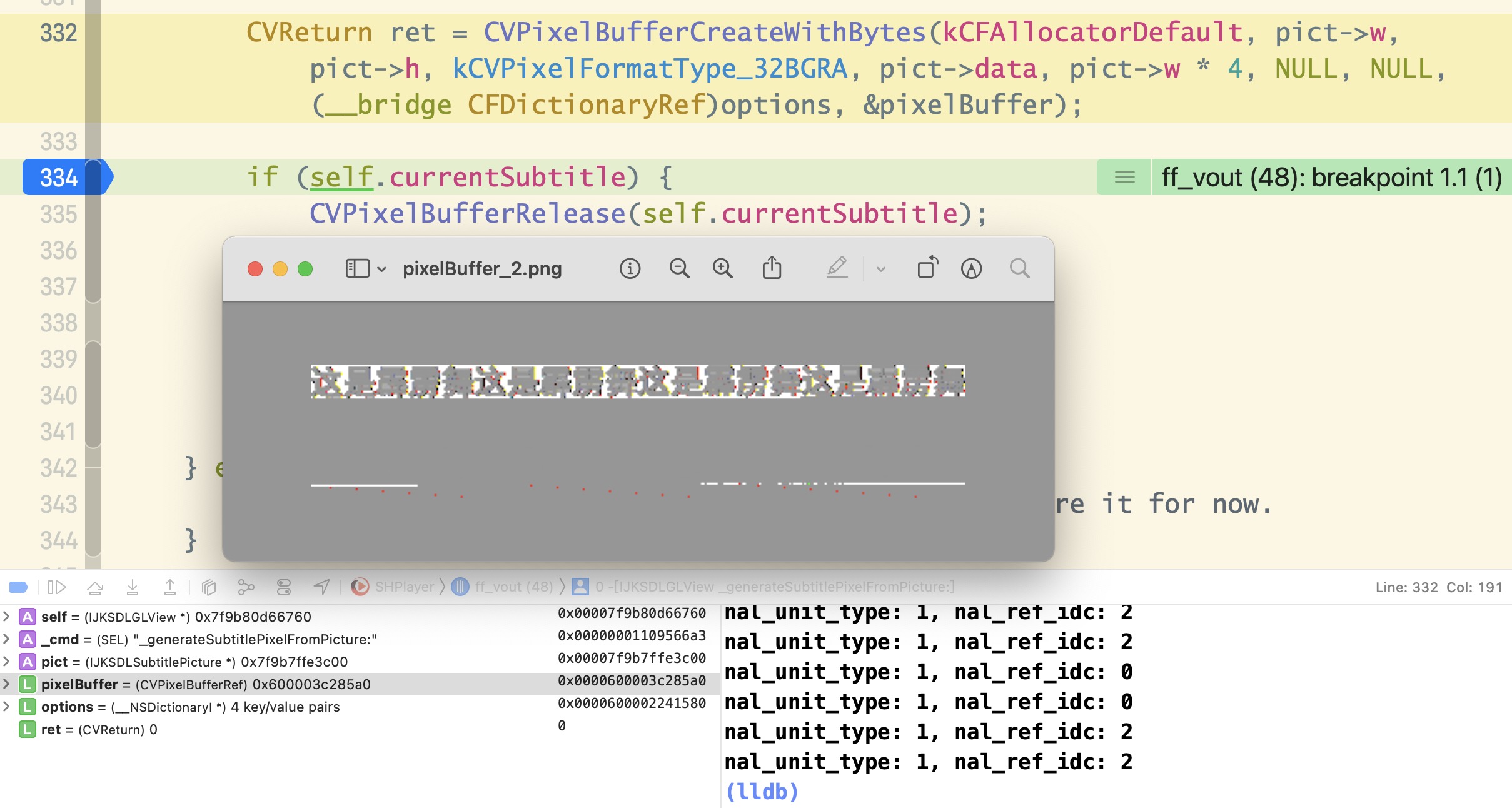

然后出来的结果就是这样: /pgssub/image.assets/preview_pixelbuffer.jpg

这显然是不对的,明显是重复了四次,而且下边明显多了一些多余的数据。

然后经过了一系列尝试也还是不对,要么得到的 pixelbuffer 是乱的,要么就是根本无法预览。没办法只好再去阅读一下 pgssubdec.c 的源码,了解到 PGS 字幕的原始数据是游程编码:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
/**
 * Decode the RLE data.
 *
 * The subtitle is stored as a Run Length Encoded image.
 *
 * @param avctx contains the current codec context
 * @param sub pointer to the processed subtitle data
 * @param buf pointer to the RLE data to process
 * @param buf_size size of the RLE data to process
 */
static int decode_rle(AVCodecContext *avctx, AVSubtitleRect *rect,
                      const uint8_t *buf, unsigned int buf_size)

然后在这个 decode_rle 的函数开头,就有这么一句分配内存的代码: rect->data[0] = av_malloc_array(rect->w, rect->h); 这明显是对于 data[0] 分配了 width * height 个 bytes 的数据,所以肯定是 1 个像素占了 1 个 bytes 啊。

那难道 PGS 和 DVD 的不一样的,1 个像素占一个字节,8 bit 位深,难道是灰度图片、

不妨直接试一下,结果如下:

使用 kCVPixelFormatType_8Indexed 像素格式,CVPixelBufferCreateWithBytes 直接返回了 -6680,也就是 kCVReturnInvalidPixelFormat

在 CoreVideo 的 CVPixelBuffer.h 开头就写明了:

1
2
3
4
/*
CoreVideo pixel format type constants.
CoreVideo does not provide support for all of these formats; this list just defines their names.
*/

这些像素格式虽然在这里列出来了,但并不全部支持的,返回 kCVReturnInvalidPixelFormat 就表示不支持。

换成 kCVPixelFormatType_8IndexedGray_WhiteIsZero 就支持了,但是仍然不对,无法预览(后续证实无法预览也可能是正常的,是因为 [api] -[CIImage initWithCVPixelBuffer:options:] failed because its pixel format 40 is not supported. 所以无法预览。但这里确实是不对的,确实不是灰度图片!)。

到这里就有些卡壳了,一个像素一个字节,8 bit 色深,不是灰度图片,只好再去 FFmpeg 找寻线索。。。

功夫不负有心人,最后终于在 pixfmt.h 的开头找到如下一段注释:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
/**
 * Pixel format.
 *
 * @note
 * AV_PIX_FMT_RGB32 is handled in an endian-specific manner. An RGBA
 * color is put together as:
 *  (A << 24) | (R << 16) | (G << 8) | B
 * This is stored as BGRA on little-endian CPU architectures and ARGB on
 * big-endian CPUs.
 *
 * @note
 * If the resolution is not a multiple of the chroma subsampling factor
 * then the chroma plane resolution must be rounded up.
 *
 * @par
 * When the pixel format is palettized RGB32 (AV_PIX_FMT_PAL8), the palettized
 * image data is stored in AVFrame.data[0]. The palette is transported in
 * AVFrame.data[1], is 1024 bytes long (256 4-byte entries) and is
 * formatted the same as in AV_PIX_FMT_RGB32 described above (i.e., it is
 * also endian-specific). Note also that the individual RGB32 palette
 * components stored in AVFrame.data[1] should be in the range 0..255.
 * This is important as many custom PAL8 video codecs that were designed
 * to run on the IBM VGA graphics adapter use 6-bit palette components.
 *
 * @par
 * For all the 8 bits per pixel formats, an RGB32 palette is in data[1] like
 * for pal8. This palette is filled in automatically by the function
 * allocating the picture.
 */

看到这里才恍然大悟, rect->data[0] 里确实存储的是 RGB32 的图片,但不是 RGBA8888 或者 BGRA8888,而是 palettized RGB32 (AV_PIX_FMT_PAL8)

到了这一步就好办了,在拷贝图像数据的同时,把 PAL8 的转换成 BGRA8888,代码如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
static uint32_t* copy_pal8_to_bgra(const AVSubtitleRect* rect)
{
    size_t size = rect->w * rect->h * 4; /* times 4 because 4 bytes per pixel */
    uint32_t colours[256];
    uint32_t *buff = NULL;

    buff = av_malloc(size);
    if (buff == NULL) {
        ALOGE("Error allocating memory for subtitle bitmap.\n");
        return NULL;
    }

    for (int i = 0; i < 256; ++i) {
        /* Colour conversion. */
        int idx = i * 4; /* again, 4 bytes per pixel */
        uint8_t r = rect->data[1][idx],
        g = rect->data[1][idx + 1],
        b = rect->data[1][idx + 2],
        a = rect->data[1][idx + 3];
        colours[i] = (b << 24) | (g << 16) | (r << 8) | a;
    }

    for (int y = 0; y < rect->h; ++y) {
        for (int x = 0; x < rect->w; ++x) {
            /* 1 byte per pixel */
            int coordinate = x + y * rect->linesize[0];
            /* 32bpp color table */
            int idx = rect->data[0][coordinate];
            buff[x + (y * rect->w)] = colours[idx];
        }
    }

    return buff;
}

这里可以使用自己写的 copy_pal8_to_bgra,应该也可以使用 FFmpeg imgutils 提供的方法,但是貌似 FFmpeg 提供的方法在转换像素格式时每次还需要提供一个 context,简单起见,这里就使用自定义的方法,简单粗暴有效 😄

然后通过 CoreVideo 的转换为 CVPixelBuffer:

1
CVPixelBufferCreateWithBytes(kCFAllocatorDefault, pict->w, pict->h, kCVPixelFormatType_32BGRA, pict->data, pict->w * 4, NULL, NULL, (__bridge CFDictionaryRef)options, &pixelBuffer);

预览的结果如下图所示:

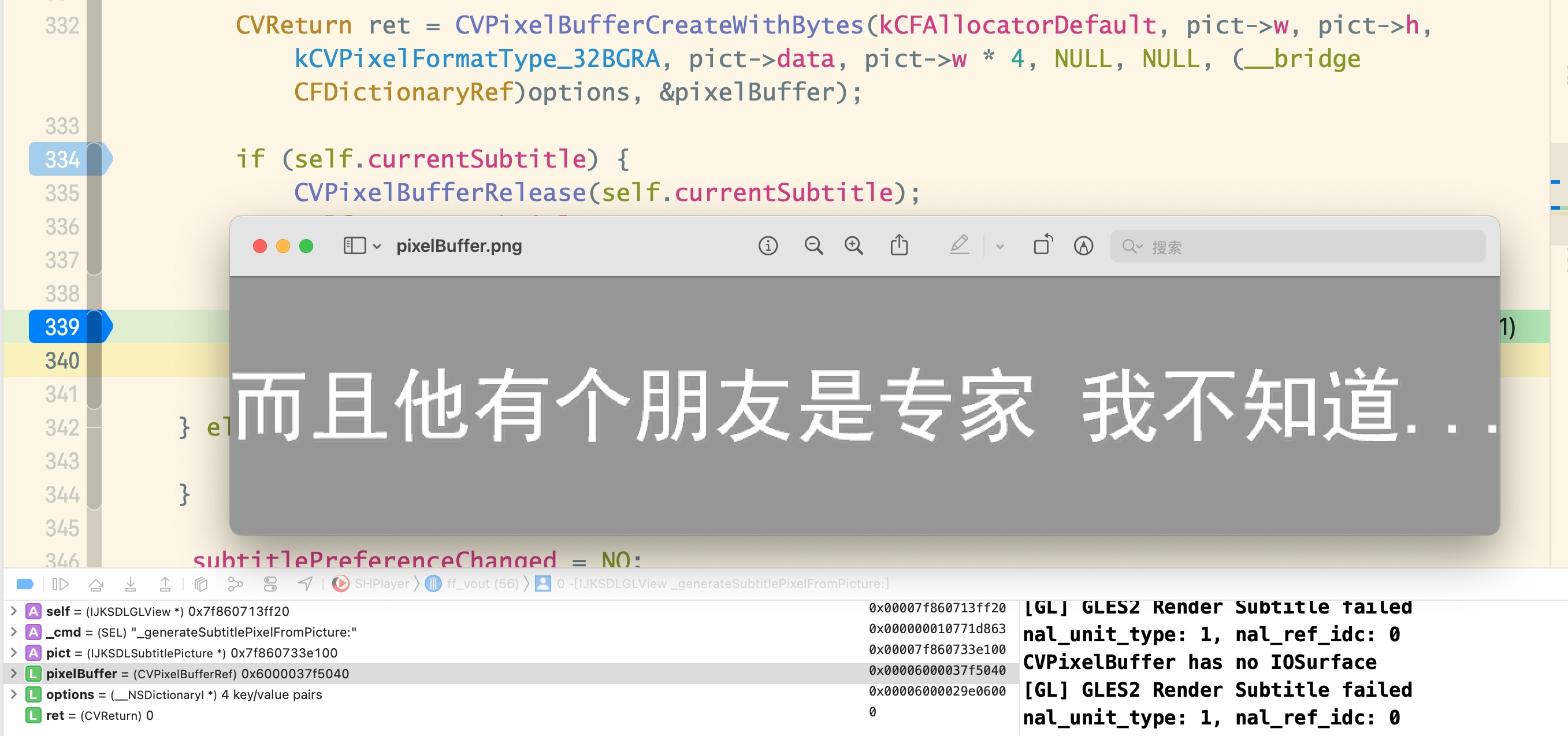

/pgssub/image.assets/image-20220407142138050.jpg

二.C:提交给 OpenGL 渲染

经过上边第二步,明明已经得到了正确的 pixelBuffer,但是对接了之前文字字幕的渲染方法进行渲染时,却得到了如下画面:

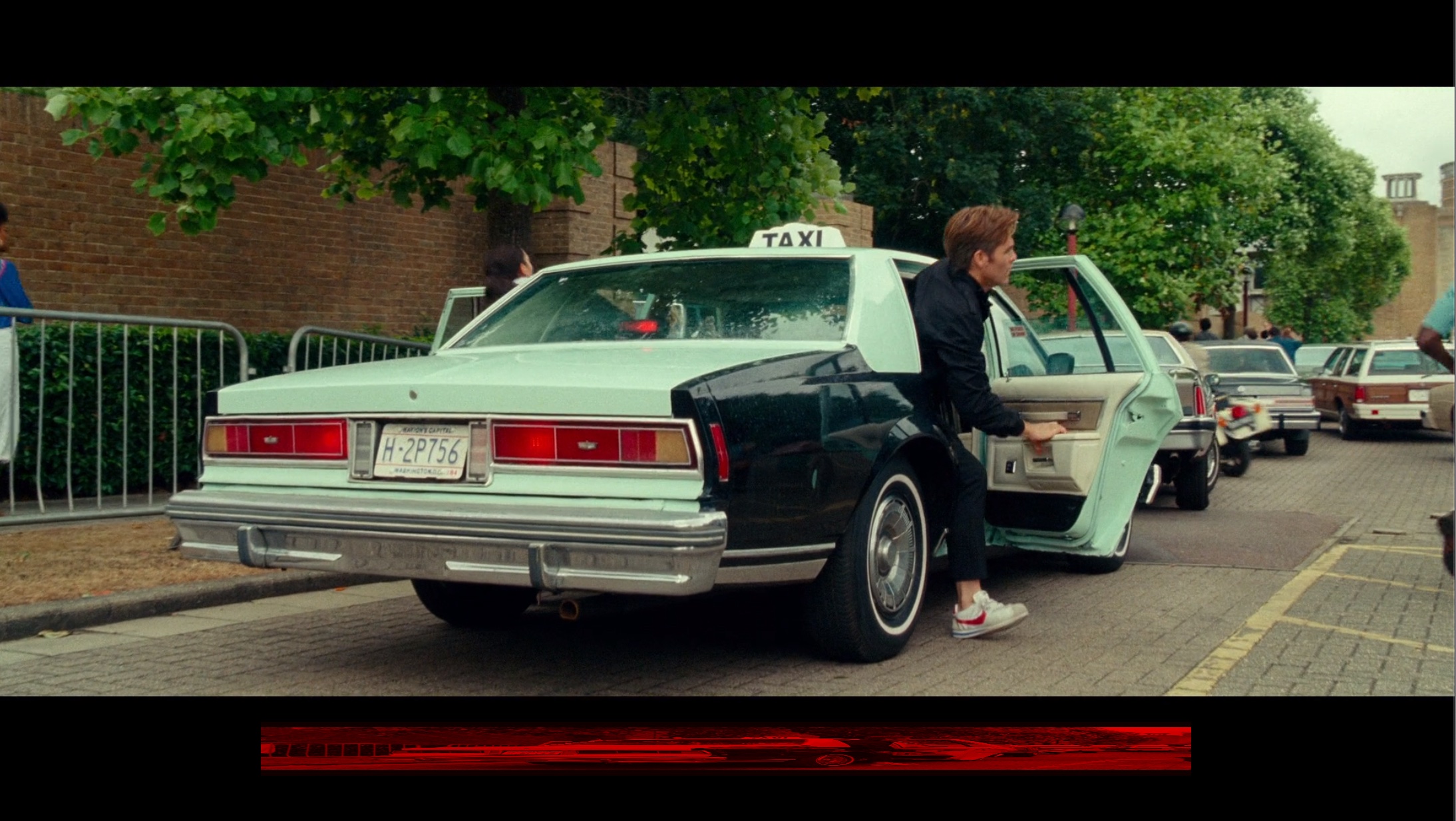

/pgssub/image.assets/image-20220407142823633.jpg

经过查看日志发现是在获取 pixelBufferIOSurface 时失败了:

1
2
3
4
5
6
IOSurfaceRef surface = CVPixelBufferGetIOSurface(pixel_buffer);

if (!surface) {
  printf("CVPixelBuffer has no IOSurface\n");
  return GL_FALSE;
}

经过对比,文字字幕是通过 CVPixelBufferCreate 而不是 CVPixelBufferCreateWithBytes 创建出来的,查阅 Apple 的文档发现 CVPixelBuffer 有以下四种创建的方式:

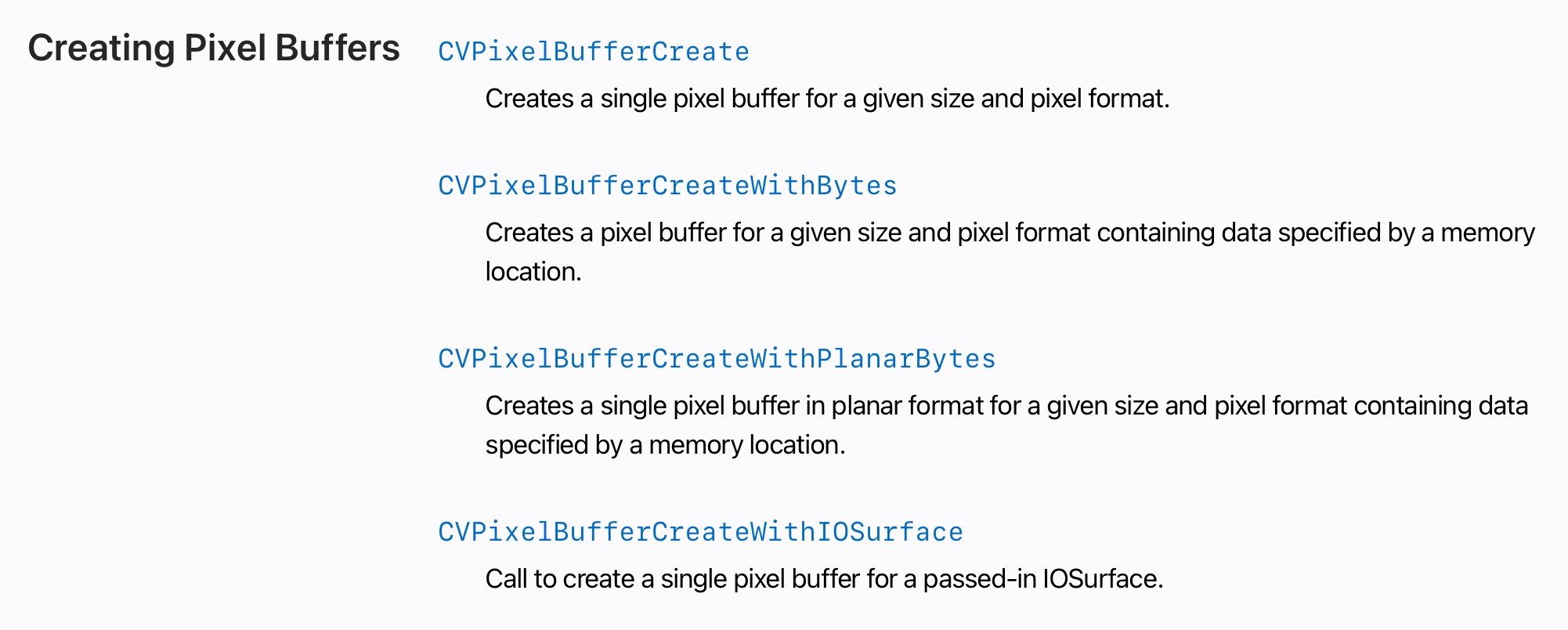

/pgssub/image.assets/image-20220407144408690.jpg

但还是看不出来为什么第二个方法和和第一个方法创建出来的 buffer 有什么不同。只好在网上又搜索了一番,直到找到了这篇在 Apple Developer 网站的问答,其中重要的一段话:

Important: You cannot use CVPixelBufferCreateWithBytes() or CVPixelBufferCreateWithPlanarBytes() with kCVPixelBufferIOSurfacePropertiesKey. Calling CVPixelBufferCreateWithBytes() or CVPixelBufferCreateWithPlanarBytes() will result in CVPixelBuffers that are not IOSurface-backed and thus failure in creating CVOpenGLESTextures from these pixel buffers.

难怪即使我添加了 kCVPixelBufferIOSurfacePropertiesKey 作为选项,通过 CVPixelBufferCreateWithBytes 去创建出来的 pixelBuffer 也还是会找不到 IOSurface ,但想不明白为什么 Apple 不大大方方地在文档里写清楚,让我一通搜索。得,想偷个懒还没偷成,只好乖乖使用第一个 CVPixelBufferCreate

但是使用 CVPixelBufferCreate 创建出来的 buffer,如何把像素数据写入进去呢?最直接的自然就是使用 memcpy 把二进制数据直接 copy 进去,结果有的字幕的正确的,有的就会像下边图片一样,是歪的,甚至像图二一样是乱的:

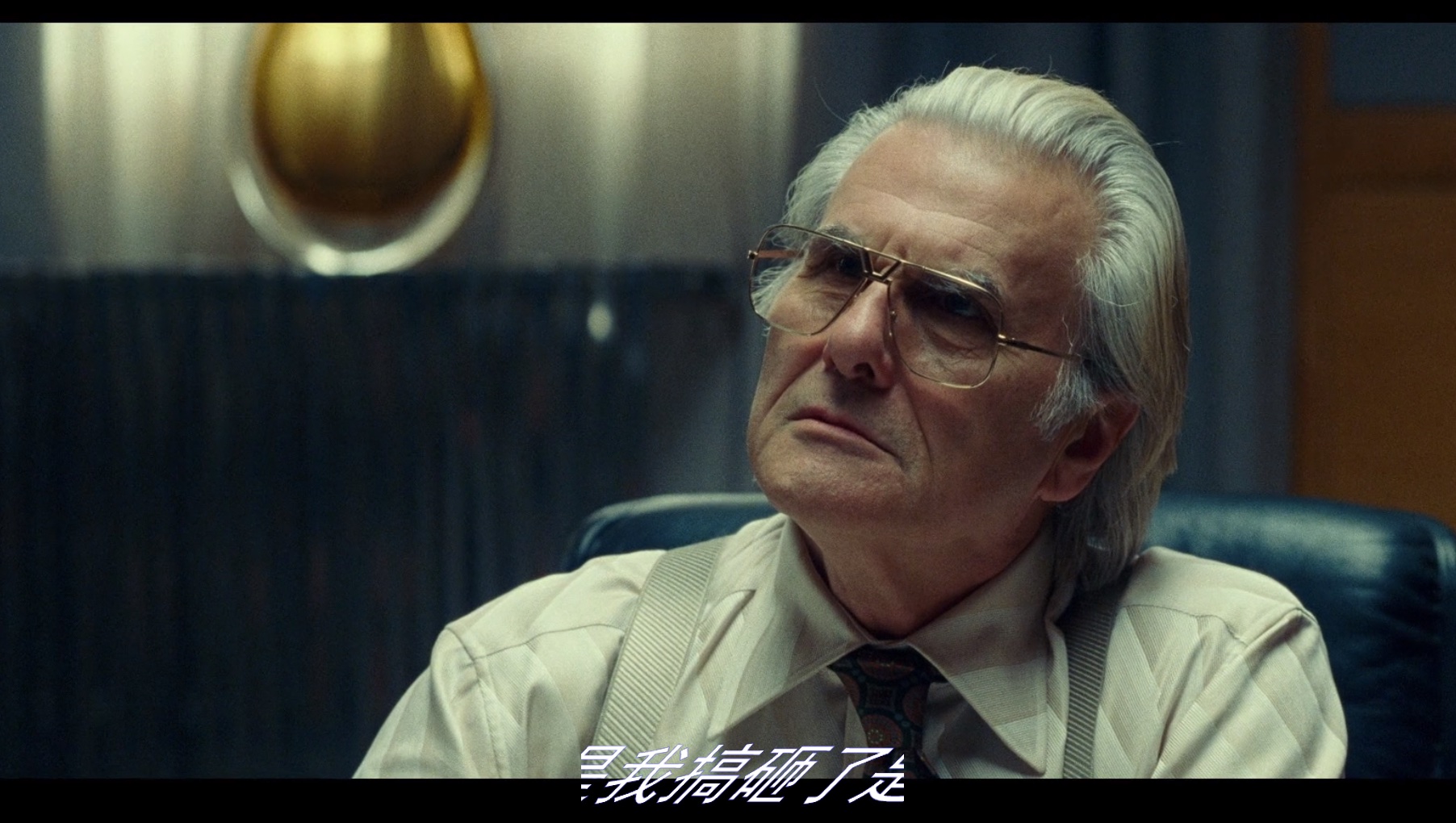

/pgssub/image.assets/image-20220407150142540.jpg

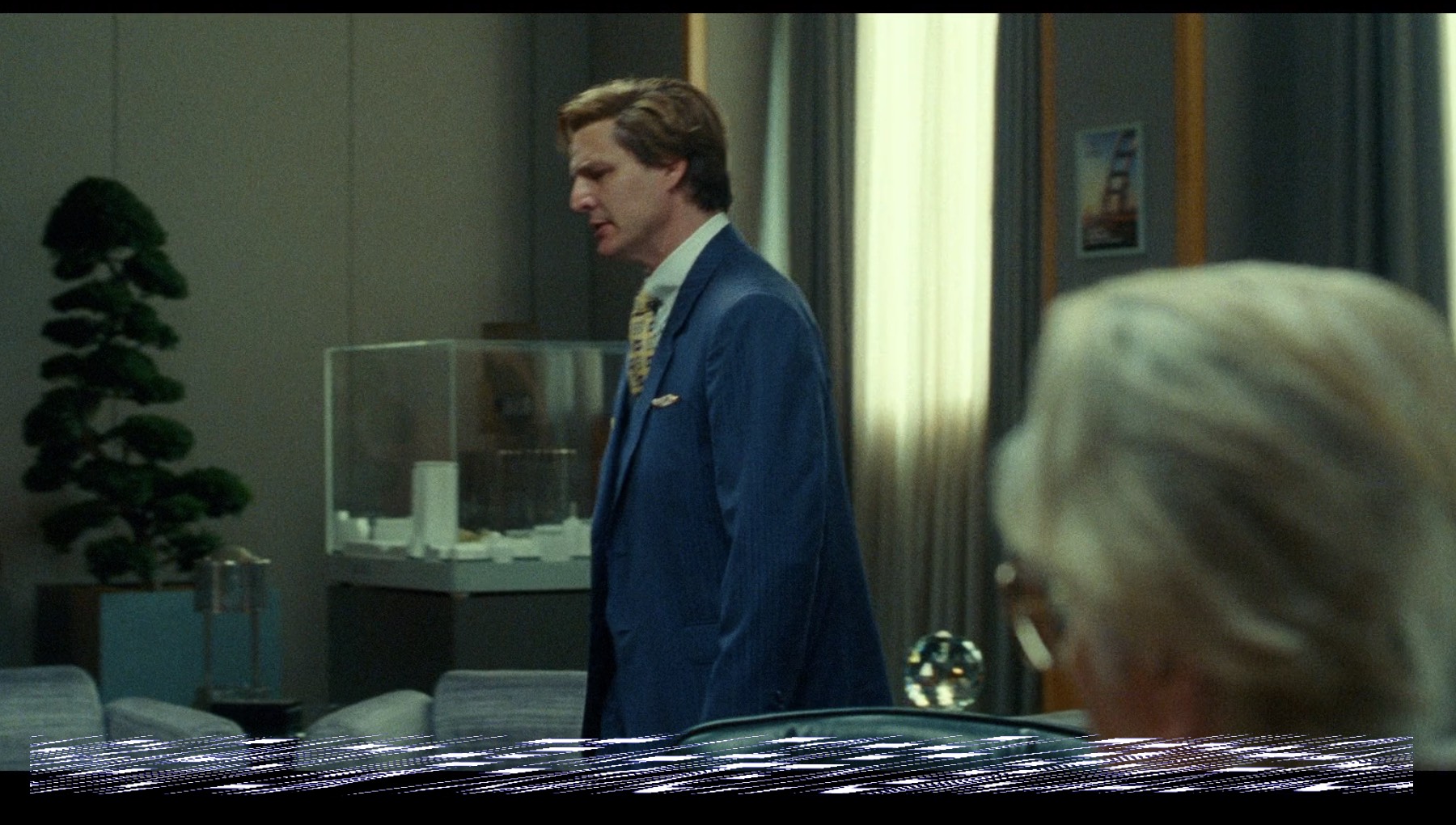

/pgssub/image.assets/image-20220407150309690.jpg

问题出在哪里呢?

既然直接拷贝内存不可行,那么使用 FFmpeg imgutils 提供的 av_image_copy 呢?实践发现仍然是上面的结果,有的正常,有的是歪的,有的直接就花了。

就在一筹莫展的时候,一位有相关经验的同事指出了问题所在,字幕歪了肯定是linesize不正确导致的,然后试了一下果然如此,av_image_copy传入的 dst_linesizes 不能直接使用原始数据的linesize,因为刚刚创建好的 CVPixelBufferlinesize 可能是和原始数据相等,也可能不相等,好吧,只能认为是这是 CoreVideo 做的平台相关的优化了。。。

最终代码如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
CVPixelBufferRef pixelBuffer = NULL;
NSDictionary *options = @{
  (__bridge NSString*)kCVPixelBufferOpenGLCompatibilityKey : @YES,
  (__bridge NSString*)kCVPixelBufferIOSurfacePropertiesKey : [NSDictionary dictionary]
};

CVReturn ret = CVPixelBufferCreate(kCFAllocatorDefault, pict->w, pict->h, kCVPixelFormatType_32BGRA, (__bridge CFDictionaryRef)options, &pixelBuffer);

NSParameterAssert(ret == kCVReturnSuccess && pixelBuffer != NULL);

CVPixelBufferLockBaseAddress(pixelBuffer, 0);

uint8_t *baseAddress = CVPixelBufferGetBaseAddress(pixelBuffer);
int linesize = (int)CVPixelBufferGetBytesPerRow(pixelBuffer);

uint8_t *dst_data[4] = {baseAddress,NULL,NULL,NULL};
int dst_linesizes[4] = {linesize,0,0,0};

const uint8_t *src_data[4] = {pict->pixels,NULL,NULL,NULL};
const int src_linesizes[4] = {pict->linesize,0,0,0};

av_image_copy(dst_data, dst_linesizes, src_data, src_linesizes, AV_PIX_FMT_BGRA, pict->w, pict->h);

CVPixelBufferUnlockBaseAddress(pixelBuffer, 0);

至此 PGS 格式的字幕也终于支持了,对接上了原本的文字字幕渲染流程,可以正常解码+渲染了:

/pgssub/image.assets/image-20220407152100310.jpg

小结

  1. configure 阶段开启 PGS decoder,重新编译 FFmpeg 库以支持 PGS 字幕的解码;
  2. FFmpeg 对于图形格式的字幕,解码出的数据放在 AVSubtitleRect 结构体里的 datalinesize 成员变量里,像素格式是 AV_PIX_FMT_PAL8
  3. 使用 CVPixelBufferCreate 创建IOSurface basedpixelBuffer,使用 av_image_copy把像素数据 copy 到新创建的 buffer 里,注意 dst_linesize 要通过CVPixelBufferGetBytesPerRow从新创建的buffer 里取出,而不能想当然的认为和被 copy 的数值相等;
  4. 对接原有流程,调用 CGLTexImageIOSurface2DCVPixelBuffer里的数据提交给 OpenGL 进行渲染。
